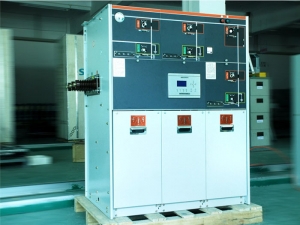

产品概述

SF6充气柜是固定环网主单元结构，可组合多达15种固定方式；每一个固定充气室内可配置6个单元模块。

SF6充气柜是紧凑型可扩展开关柜，在同一个充气室内最多可配置6个单元模块；每个单元母线室顶部可由全密封母线与另一充气开关单元联接。可扩展为几组不同功能的组合单元。

应用领域

SF6充气柜是固定环网广泛应用于工业及民用电缆环网及供电末端工程。特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力、发电、医院、体育场、铁路隧道等。

产品主要特点

★SF6充气柜以SF6气体作为灭弧及绝缘介质：开关柜为全密封，全绝缘结构；腔体充以绝对压力1.4bar的SF6气体，防护等级达到IP67；整个开关装置完全不受外部环境条件的影响，即使在短时水侵等极端情况下也能保证开关正常运行，产品终身免维护。

★开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障；

★所以开关柜具有可靠地安全泄压通道，即使在极端情况下也能保障人员人身的安全。

★开关柜分为固定单元组合和扩展单元组合两类；

★开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展；

★柜体尺寸小安装方便，并能够适合空间较小及环境条件不良地方；

★开关柜可根据用户的不同的需求配置电动，远控及监测装置。

性能指示

★SF6气体压力       20℃下绝对压力为1.4bar

★气体年泄露率      0.2%/年

★防护等级          IP67

★气室不锈钢厚度    3.0mm

★母线

★开关柜内母线       400mm2Cu

★开关柜接地母线     150mm2Cu

满足标准

GB/T11022   GB/3906    GB/1985

GB/16926    GB38041    GB1984

GB/3309

IEC60056    IEC60129    IEC60256

IEC60298    IEC60420    IEC60694

★颜色

★开关柜前面板       RAL7012

★侧板和电缆室前盖板 RAL7035

★正常运行环境条件

★最高温度           40℃

★最低温度           -40℃

★最大平均相对湿度   ≤95%

★不受海拔影响       ≤2000米
